此產品應用專利：一種新型SiC MOSFET的結構及其制作方法。

通過在兩P型基區間注入適當劑量的氮離子形成超結N層，使超結N層與P型基區保持電荷平衡，形成超結結構。

不僅沒有增加工藝上的難度，還可維持所需的耐壓水平，并且相較于傳統 SiC MOSFET能夠有效的降低 20%的比導通電阻，大大縮小芯片面積，減小了生產成本。

碳化硅MOS在光伏、風電、電動汽車及軌道交通等中高功率電力系統應用上具有巨大的優勢。碳化硅器件的高壓高頻和高效率的優勢，可以突破現有電動汽車電機設計上因器件性能而受到的限制，這是目前國內外電動汽車電機領域研發的重點，使用碳化硅器件，功率驅動模塊集成到了電機內，能夠?qū)崿F(xiàn)了一體化和小型化目標，預計近幾年碳化硅器件將廣泛應用在國內外的電動汽車上。

目前SiC MOSFET主要是以平面柵技術為主，我司在平面柵技術上不斷迭代，開發第二代1200V40&80mohm SiC MOSFET采用平面柵工藝結合自有專利技術使得其比導通電阻較上一代產品下降了20%，保持技術上的先進性，峰值功率、峰值電流和可靠度，都能滿足工業和車規中的應用要求。

高溫應用：由于SiC MOS晶體管具有更高的熱穩定性，可以在更高的工作溫度下運行，因此適用于高溫環境下的應用，如電力電子、汽車、太陽能等領域。

高功率應用：SiC MOS晶體管具有更高的耐電壓和更低的導通電阻，因此可以承受更高的電流和功率。因此，它們?cè)诟吖β蕬?yīng)用中表現出色，如電力變換器、電動汽車和航空電子設備等。

快速開關速度：SiC MOS晶體管具有更高的開關速度，可以實現更快的切換和更高的頻率響應。因此，它們適用于高速應用，如通信、雷達和無線電領域。

小型化設計：由于SiC MOS晶體管具有更高的電子遷移率和更小的電容，因此它們可以設計成更小的尺寸，冷卻系統。

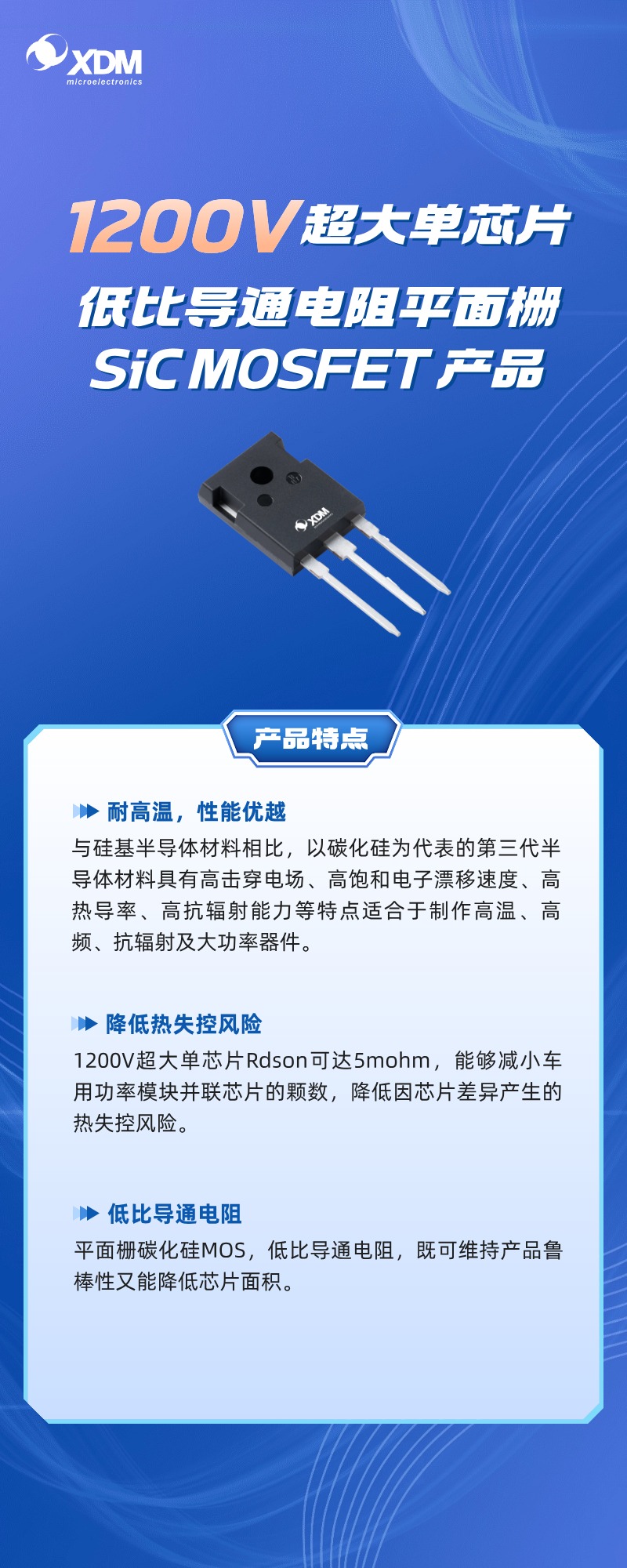

穩定性：1200V超大單芯片SiC MOS 導通電阻可達13mohm，從而能夠減小在車用功率模塊中并聯的芯片顆數，能降低因芯片間差異產生的熱失控風險。

系統兼容性：SiC MOS晶體管的驅動電壓為15V，能夠與IGBT的驅動電路相匹配，解決驅動電路難以選擇的問題。

節能環保：碳化硅MOSFET晶體管的電氣特性優越，可以實現更高效的能量轉換，減少能源消耗。

長壽命：碳化硅MOSFET晶體管具有更高的耐受高溫和高電壓的能力，因此其壽命比傳統的硅基MOSFET晶體管更長。這意味著減少了電子設備的更新和報廢，降低了廢棄物的產生和環境污染。

無鉛環保：碳化硅MOSFET晶體管的制造過程中不需要使用鉛，避免了鉛污染對環境和人類健康的影響。

減少碳排放：碳化硅MOSFET晶體管的高效能量轉換和長壽命特性可以減少能源消耗，從而降低碳排放量，有助于應對全球氣候變化。
